| Preamplifier
for photodiodes |
|

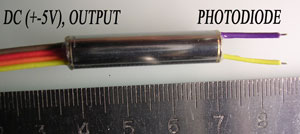

Preamplifier
for photodiodes on the base of lownoise precision
operational amplifier.
Preamplifier has
been designed
for conversion of PD
photocurrent into a convenient output voltage.
Normally each preamplifire is adjusted for the
particular PD and specifications issued by a
customer
(e.g. taking into account the Ro value and frequency range). |
 |
|
Power
supply |
+/- 5 V |
|
Current/voltage conversion coefficient |
106 V/A
* |
|
Ur
m s |
2 mV |
|
Output
signal |
0÷4
V |
|
Bandwidth |
50
Hz ÷
100 kHz |
1
kHz
÷ 10
MHz |
|
Output
impedance Rload |
³2 kOhm |
* here and below
- for PD with maximum sensitivity
of lmax
=3.3 mm (Ro=0.25÷1
kOhm) |
| |
|
Усилитель для фотодиодов на основе малошумящего
прецизионного операционного усилителя.
Предназначен
для преобразования фототока в напряжение. Проходит индивидуальную настройку
в зависимости от параметров фотодиода (Ro) и
требуемого диапазона частот. |
|
Напряжение питания |
+/- 5 В |
|
Коэффициент преобразования тока в напряжение |
106 В/А * |
|
Ur
m s |
2
мВ |
|
Амплитуда выходного сигнала |
0÷4
В |
|
Полоса пропускания |
50
Гц ÷
100 кГц |
500 Гц ÷
10 МГц |
|
Сопротивление нагрузки Rload |
³2 кОм |
* здесь и далее - для фотодиодов с максимумом
фотоответа lмакс
=3.3 мкм (Ro=0.25÷1
кОм) |
