- ИРС-2
- Мощные излучающие диоды.
ИРС-2-655, ИРС-2-685, ИРС-2-800, ИРС-2-870
655 нм, 685 нм, 800 нм, 870 нм/8°, 40°, 100°/
|
| Мощные
излучающие диоды с линзой
диаметром 12,5 мм изготовлены на основе гетероструктуры
алюминий-галий-мышьяк с прозрачной подложкой
(TS AIGaAs). Излучающий кристалл представляет
собой светоотражающую мезаструктуру с диаметром тела
свечения 500 мкм. Верхняя
поверхность кристалла не содержит контактов,
благодаря чему достигается высокая однородность
тела свечения. Контактные площадки из сплава на основе золота (к п- и р- областям
структуры) расположены на тыльной поверхности
кристалла. Это позволяет достичь эффективного теплоотвода и эксплуатировать
диоды при значительно более высоких токах по
сравнению со стандартными излучающими диодами.
Электрические и оптические характеристики
излучающих диодов ИРС-2-655, ИРС-2-685, ИРС-2-800 и ИРС-2-870
приведены в таблице. |
- Достоинства
-
- Высокоэффективная
структура с большим размером излучающей области
(диаметр р-п перехода 500 мкм)
- Высокая однородность тела свечения
- Приборы изготавливаются в
специальном металлическом корпусе для установки
на радиаторе
- Высокая мощность излучения
- Повышенная временная
стабильность основных параметров
-
- Области применения
- Подсветка в красной и
ближней ИК-области, оптическая связь,
дистанционное управление
|
- Предельные эксплутационные данные
- (Токр=25°С)
- Постоянный прямой ток 1,2 (красные) ....... 400 мА
Постоянный прямой ток 1,2 (ИК) ….............700 мА
Импульсный ток3 (красные)..........……..... 5000 мА
Импульсный ток 3 (ИК)...............……....... 8000 мА
Рассеиваемая мощность.......……............. 1500
мВт
Температура хранения .....….........
-60° С - +85° С
Диапазон рабочих температур ...... -60°С - +75° С
Тепловое сопротивление р-п
- переход-корпус...................................... 30 °С/Вт
- 1,
При использовании внешнего
радиатора площадью не менее 20 см 2
- 2. Снижается линейно
при температуре выше 55°С с
коэффициентом 5 мА/°С
- 3. tи=10мкс, Q>100
|

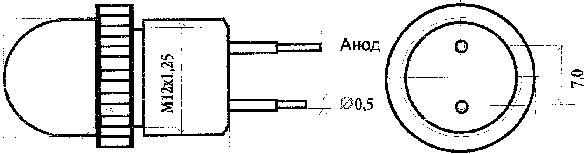

| Габаритные
размеры
|
|
